Qué hace el solenoide en una válvula neumática

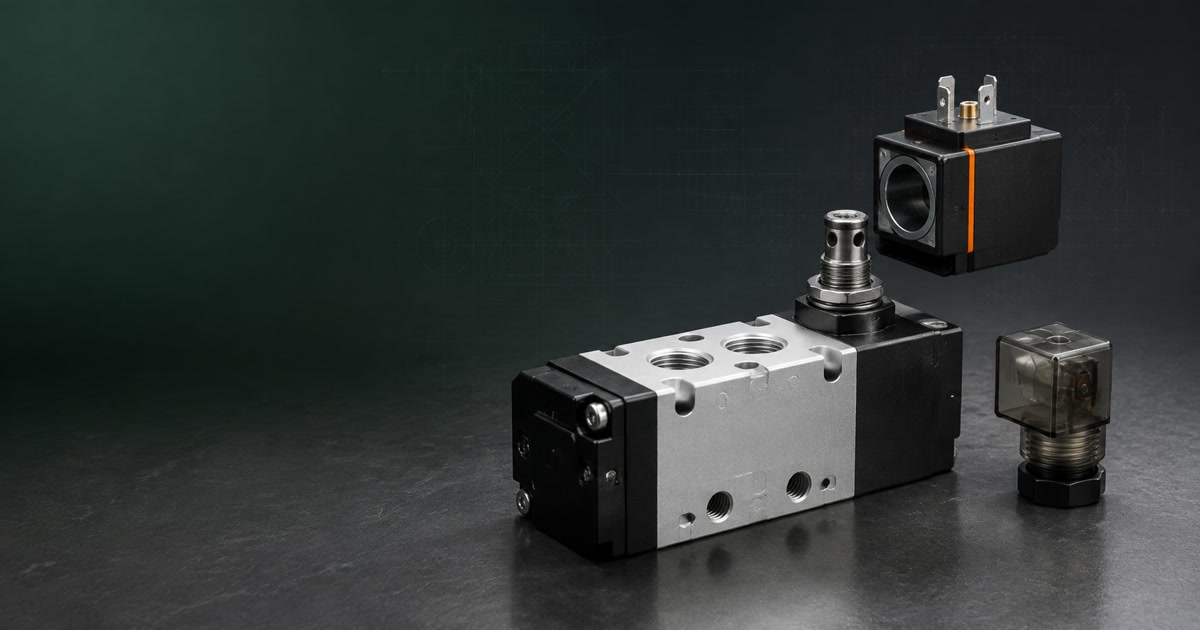

El solenoide es el conjunto electromagnético que transforma una señal eléctrica en movimiento. Al energizar la bobina, el campo magnético desplaza el núcleo y acciona el mecanismo interno que abre, cierra o conmuta el paso del aire. La válvula define las vías, posiciones y caudal; la bobina permite controlar esa maniobra desde un relé, PLC u otro sistema eléctrico.
Por eso conviene identificar por separado la función neumática de la válvula y las características eléctricas de la bobina. Dos bobinas con el mismo voltaje no son necesariamente intercambiables.
Voltaje AC o DC: la primera verificación
La placa puede indicar corriente continua —por ejemplo, 12 VDC o 24 VDC— o corriente alterna —como 120 VAC o 220 VAC—. No se debe conectar una bobina DC a una alimentación AC, ni al revés, aunque el número de voltios parezca similar. También deben coincidir frecuencia, tolerancia y potencia declaradas por el fabricante.
Checklist de compatibilidad antes de reemplazar la bobina
- Voltaje nominal y tipo de corriente: AC o DC.
- Marca, serie y modelo completo de la válvula.
- Diámetro, forma y largo del núcleo donde monta la bobina.
- Tipo y orientación del conector eléctrico.
- Potencia, frecuencia y ciclo de trabajo permitidos.
- Temperatura, humedad, polvo y protección del ambiente.
- Función monoestable o biestable del conjunto.
- Estado y compatibilidad del operador o piloto.
Voltajes disponibles en líneas Kohen
Los voltajes dependen de cada familia. Estos ejemplos sirven para orientar la búsqueda, pero la selección final se realiza con el código completo y la condición de operación.
| Línea de referencia | Opciones declaradas | Qué confirmar |
|---|---|---|
| Válvula direccional | 12 VDC, 24 VDC, 120 VAC y 220 VAC; otras opciones se evalúan según requerimiento. | Vías y posiciones, presión, caudal, bobina simple o doble y tipo de accionamiento. |
| Válvula solenoide neumática mini | 24 VDC y 220 VAC, con rango de voltaje declarado de ±10 %. | Medio, presión de 0 a 10 bar, temperatura de −10 a 60 °C sin congelamiento y conexión. |
| Solenoide para alta temperatura | 24 VDC y 220 VAC, con rango de voltaje declarado de ±10 %. | Medio, presión de 0,5 a 15 bar, temperatura de −5 a 185 °C sin congelamiento y materiales. |
| Electroválvula NAMUR 5/2 | La bobina debe corresponder al modelo solicitado. | Interfaz NAMUR, función 5/2, alimentación disponible y condición segura del actuador. |
Cómo leer la información de la bobina
Busca primero el voltaje y las siglas VAC o VDC. Luego revisa potencia en W o VA, frecuencia en Hz cuando corresponda, código de la bobina, fabricante y protección ambiental. Si la etiqueta está deteriorada, no conviene seleccionar por color, tamaño exterior o parecido visual: se debe identificar la válvula y medir el montaje.
Bobina simple, doble y retorno por resorte
Una válvula monoestable suele utilizar una bobina y vuelve a su posición de reposo mediante resorte. Una biestable puede emplear dos bobinas para mantener o cambiar la posición según el diseño. Antes de reemplazar el solenoide hay que confirmar la lógica del circuito y cuál debe ser la posición segura cuando se corta la energía.
Para revisar vías, posiciones y caudal, consulta la guía de electroválvulas neumáticas industriales. Esa información completa la selección eléctrica de la bobina.
Errores que provocan fallas o calentamiento
- Usar el voltaje correcto con el tipo de corriente incorrecto.
- Instalar una bobina que no ajusta al núcleo u operador.
- Omitir potencia, frecuencia o ciclo de trabajo.
- Energizar la bobina fuera de su montaje y condiciones autorizadas.
- Confundir una falla mecánica o neumática con una bobina dañada.
Antes de intervenir el equipo, corta y verifica la energía eléctrica, descarga la presión del circuito y sigue el procedimiento de seguridad de la planta. La revisión debe realizarla personal calificado.
Preguntas frecuentes
¿Una bobina de 24 V sirve para cualquier electroválvula?
No. Además de 24 V y AC/DC, debe coincidir con la serie de la válvula, el montaje sobre el núcleo, el conector, la potencia y las condiciones ambientales.
¿Puedo reemplazar una bobina 220 VAC por una 24 VDC?
Solo si el fabricante ofrece una bobina compatible con esa misma válvula y el sistema eléctrico se adapta correctamente a 24 VDC. No se intercambian conectándolas a la alimentación original.
¿Qué fotografía necesito para cotizar?
Envía una fotografía legible de la placa de la bobina, otra del código completo de la válvula y una vista del conector y del montaje.
¿Cómo sé si la falla está en la bobina?
Se debe verificar alimentación, señal, continuidad según el procedimiento aplicable, accionamiento manual, presión y estado mecánico. Un problema de aire o corredera puede parecer una falla eléctrica.
Cotiza la bobina o electroválvula compatible
Indica voltaje, AC o DC, marca y modelo, tipo de conector y aplicación. Adjunta fotografías de la placa para reducir errores de selección.
