Aquí es donde entra en juego la válvula industrial shuttle, un elemento fundamental en la ingeniería de fluidos que actúa como un guardián del flujo. La verdad es que, entender su funcionamiento es como descubrir un truco de magia que, una vez revelado, te parece la solución más lógica del mundo. Este dispositivo, también conocido como válvula selectora de circuito, es la pieza clave para crear sistemas que “piensan” mecánicamente. Acompáñame a desarmar este concepto para ver por qué tu planta podría estar necesitando urgentemente una actualización con esta tecnología.
Imaginar un sistema complejo de tuberías y aire comprimido donde las decisiones se toman automáticamente sin la intervención de una computadora parece algo de ciencia ficción antigua, pero es la base de la automatización moderna y robusta. En el corazón de estos circuitos, donde la seguridad y la redundancia son la diferencia entre una operación continua y una parada costosa, existe un componente pequeño que hace todo el trabajo pesado de lógica. La mayoría de los operadores pasan por alto estas piezas, centrándose en los grandes compresores o los cilindros brillantes, sin darse cuenta de que el verdadero director de orquesta es mucho más discreto. Si alguna vez te has preguntado cómo una máquina sabe cambiar de una fuente de energía a otra al instante, o cómo se puede controlar una puerta desde dos lugares distintos sin electrónica complicada, la respuesta suele esconderse en un dispositivo mecánico simple pero brillante.
¿Qué es una válvula shuttle neumática?

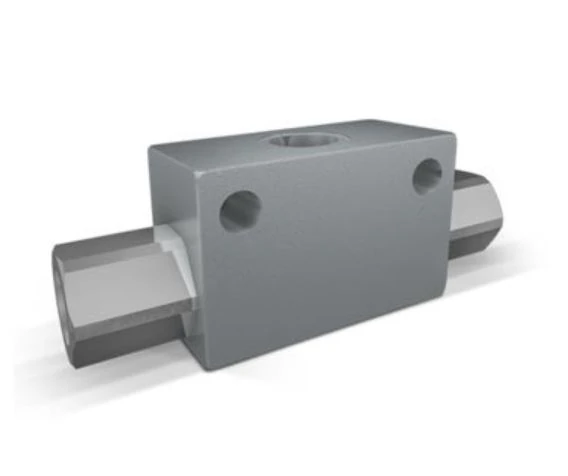

Para explicarlo de forma que hasta un niño lo entienda, una válvula industrial shuttle es como un pasillo que tiene dos puertas de entrada en un extremo y solo una salida en el otro. Si empujas fuerte por la puerta izquierda, esa misma puerta se abre y bloquea la puerta derecha, dejando que tú pases hacia la salida.
En términos técnicos, la válvula industrial shuttle es una válvula de función lógica “O” (OR). Tiene dos orificios de entrada (llamémoslos P1 y P2) y un orificio de utilización o salida (A). Fíjate que su magia radica en su simplicidad: cuando el aire entra por P1, empuja una bola o un pistón interno que cierra el paso de P2, permitiendo que el aire fluya hacia A. Si la presión en P2 se vuelve más fuerte, la pieza interna se mueve al otro lado, cierra P1 y deja pasar el aire de P2 hacia A. Es decir, la válvula industrial shuttle siempre permitirá que pase la señal con mayor presión, bloqueando automáticamente la otra.
La Importancia de la Lógica “O”
En la automatización, a veces necesitas que algo ocurra si pasa “esto” O “aquello”. La válvula industrial shuttle es la encarnación física de esa decisión. No necesitas cables, ni sensores, ni electricidad. La propia energía del aire toma la decisión.
El uso de una válvula industrial shuttle es vital cuando, por ejemplo, quieres accionar un cilindro neumático desde dos ubicaciones diferentes. Imagina una prensa que puede ser activada por un pedal en el suelo o por un botón en un panel remoto. Ambas señales van a las entradas de la válvula industrial shuttle, y cualquiera que presiones enviará el aire al cilindro. Es eficiencia pura y dura.
Características Técnicas que Debes Conocer
Cuando revisas opciones de alta calidad, como las que ofrece Kohen, te das cuenta de que no cualquier pieza sirve. Una buena válvula industrial shuttle debe ser robusta. Generalmente, estas unidades están construidas con cuerpos de aleación de aluminio, lo que les da resistencia sin agregar peso innecesario al sistema.
La válvula industrial shuttle suele operar en rangos de presión que van desde muy bajos (cerca de 0.5 bar) hasta presiones de trabajo estándar de 10 bar (aproximadamente 145 PSI). Además, son capaces de aguantar temperaturas que varían, típicamente entre -5 y 60 grados Celsius, lo que las hace perfectas para la mayoría de los entornos industriales en Chile. Es crucial fijarse en el caudal; una válvula industrial shuttle debe permitir que el aire fluya sin crear un cuello de botella que ralentice tus máquinas.
El Diseño Interno
Lo que hace fiable a una válvula industrial shuttle es que tiene muy pocas partes móviles. Usualmente, solo hay una pieza dentro: una bola de acero o caucho, o un carrete deslizante. Al tener tan poco que se pueda romper, la válvula industrial shuttle tiene una vida útil larguísima. Y que no te engañe su tamaño; aunque suelen venir en conexiones pequeñas como 1/8″, 1/4″ o 1/2″, su impacto en la seguridad del circuito es gigante.
Aplicaciones Prácticas en tu Industria
Quizás te preguntes: “¿Dónde pongo yo una válvula industrial shuttle?”. Las aplicaciones son casi infinitas, pero aquí te doy ejemplos claros.
- Sistemas de Seguridad y Redundancia: Si tienes un compresor principal y uno de respaldo, la válvula industrial shuttle puede conectar ambos a la red. Si el principal falla (baja presión), el de respaldo (mayor presión) empuja el mecanismo de la válvula industrial y toma el control inmediatamente.
- Control Remoto: Como mencionamos antes, operar una compuerta o brazo robótico desde dos estaciones de mando distintas se logra fácilmente instalando una válvula industrial shuttle antes del actuador.
- Circuitos de Parada de Emergencia: A veces necesitas que una señal de emergencia anule todo lo demás. La válvula industrial shuttle puede priorizar esa señal de alta presión para frenar una máquina al instante.
En cada uno de estos casos, la válvula industrial elimina la necesidad de electrónica compleja en ambientes donde quizás hay mucha humedad o polvo, y donde los circuitos eléctricos podrían fallar.
Instalación y Mantenimiento
Instalar una válvula industrial shuttle es bastante directo, pero tiene su ciencia. Al ser un dispositivo pasivo, no requiere alimentación eléctrica. Solo conectas las mangueras neumáticas a los puertos marcados. Generalmente, las entradas están opuestas y la salida está en el medio o en ángulo recto.
El mantenimiento de una válvula industrial shuttle es mínimo. Sin embargo, el enemigo número uno es la suciedad. Si el aire comprimido está sucio o tiene aceite degradado, la bola interna de la válvula industrial shuttle puede pegarse. Por eso, siempre recomendamos usar filtros de aire antes de llegar a la válvula. Si notas que la válvula industrial shuttle no hace el cambio suavemente, probablemente solo necesite una limpieza rápida. Fíjate que en modelos como los de la serie ST que maneja Kohen, la durabilidad está pensada para ciclos de trabajo intensos.
¿Por Qué Elegir la Solución de Kohen?
En el mercado hay muchas opciones genéricas, pero cuando se trata de componentes críticos, la calidad del material importa. La válvula industrial shuttle que encuentras en Kohen está diseñada para resistir la corrosión y el desgaste mecánico.
Además, el soporte técnico es clave. No es lo mismo comprar una válvula industrial shuttle por internet sin saber si el caudal es el correcto, que hacerlo con expertos que pueden decirte si necesitas una de 1/4″ o de 1/2″ según el tamaño de tu cilindro. La válvula industrial shuttle de Kohen garantiza un sellado efectivo. Esto significa que cuando una entrada está bloqueada, realmente está bloqueada; no hay fugas de aire “fantasma” que te hagan perder presión y dinero.
Ventajas Económicas
Implementar una válvula industrial shuttle es una solución barata para problemas caros. Piénsalo: la alternativa a usar una válvula industrial shuttle para control dual sería instalar un PLC (controlador lógico programable), cablear sensores, programar código y mantener un tablero eléctrico.
Con una simple válvula industrial shuttle, que cuesta una fracción del precio, logras el mismo resultado lógico “O”. Además, al no consumir electricidad, la válvula industrial contribuye, aunque sea en pequeña medida, a la eficiencia energética de la planta. Es una victoria rápida para cualquier gerente de mantenimiento que quiera optimizar recursos.
Preguntas Frecuentes sobre Válvulas Selectores 💡
¿Cuál es la diferencia entre una válvula industrial shuttle y una válvula AND?
Esta es una confusión común. La válvula industrial realiza una función lógica “O” (OR): pasa el aire si hay presión en la entrada 1 O en la entrada 2. En cambio, una válvula de simultaneidad (AND) necesita que haya presión en la entrada 1 Y en la entrada 2 al mismo tiempo para dejar salir el aire. Si buscas que algo funcione solo cuando dos condiciones se cumplan, la válvula industrial shuttle no es la que necesitas; necesitas una AND.
¿Puede la válvula industrial shuttle manejar líquidos o solo aire?
Aunque el diseño mecánico de una válvula industrial shuttle podría teóricamente funcionar con líquidos hidráulicos o agua, las que se venden típicamente para automatización (como las de la serie ST) están optimizadas para aire comprimido. Los sellos y materiales internos de una válvula industrial shuttle neumática podrían no resistir la corrosión del agua o la viscosidad del aceite. Siempre verifica la ficha técnica de la válvula industrial shuttle antes de usarla con otro fluido.
¿Qué pasa si ambas entradas tienen exactamente la misma presión?
Es una pregunta interesante. En una válvula industrial shuttle ideal, si P1 y P2 tienen idéntica presión, el elemento interno (la bola o pistón) podría quedar en un estado de equilibrio inestable o “flotando”, permitiendo el paso desde ambas hacia la salida, o vibrando. Sin embargo, en la realidad, siempre hay una pequeña diferencia de presión que hace que la válvula industrial shuttle se decante por un lado. Generalmente, la señal que llega primero gana en la válvula industrial shuttle.
¿Cómo sé qué tamaño de válvula industrial shuttle necesito?
El tamaño de la válvula industrial shuttle debe coincidir con el caudal que requiere tu actuador (cilindro o motor). Si pones una válvula industrial shuttle muy pequeña (digamos de 1/8″) para mover un cilindro gigante, el cilindro se moverá lento porque el aire no puede pasar rápido. Debes mirar el tamaño de los puertos (roscas) y el factor de caudal (Cv) de la válvula industrial shuttle para asegurarte de que no estrangule tu sistema.
¿La válvula industrial shuttle sirve para vaciar el aire rápido?
No, esa no es su función principal. Para eso existen las válvulas de escape rápido. La válvula industrial shuttle está diseñada para seleccionar la entrada de presión, no para ventilar. Si necesitas que un cilindro retroceda velozmente, deberías usar una válvula de escape rápido en combinación con la válvula industrial shuttle, pero no esperar que la válvula industrial shuttle haga ese trabajo por sí sola.
Si sientes que tus sistemas neumáticos están limitados por tener un solo punto de control, o si te preocupa la falta de redundancia en tus procesos críticos, es hora de integrar lógica simple y robusta. No necesitas reinventar la rueda ni gastar millones en electrónica compleja.
En Kohen, entendemos que la eficiencia está en los detalles. Contamos con la válvula industrial shuttle precisa para tus necesidades, construida para durar y rendir. Te invitamos a explorar nuestro catálogo y a consultar con nuestros especialistas para encontrar la solución lógica perfecta. Contáctanos hoy mismo y dale a tu maquinaria la inteligencia neumática que necesita para operar sin interrupciones. ¡Optimiza tu flujo con nosotros! 🚀
