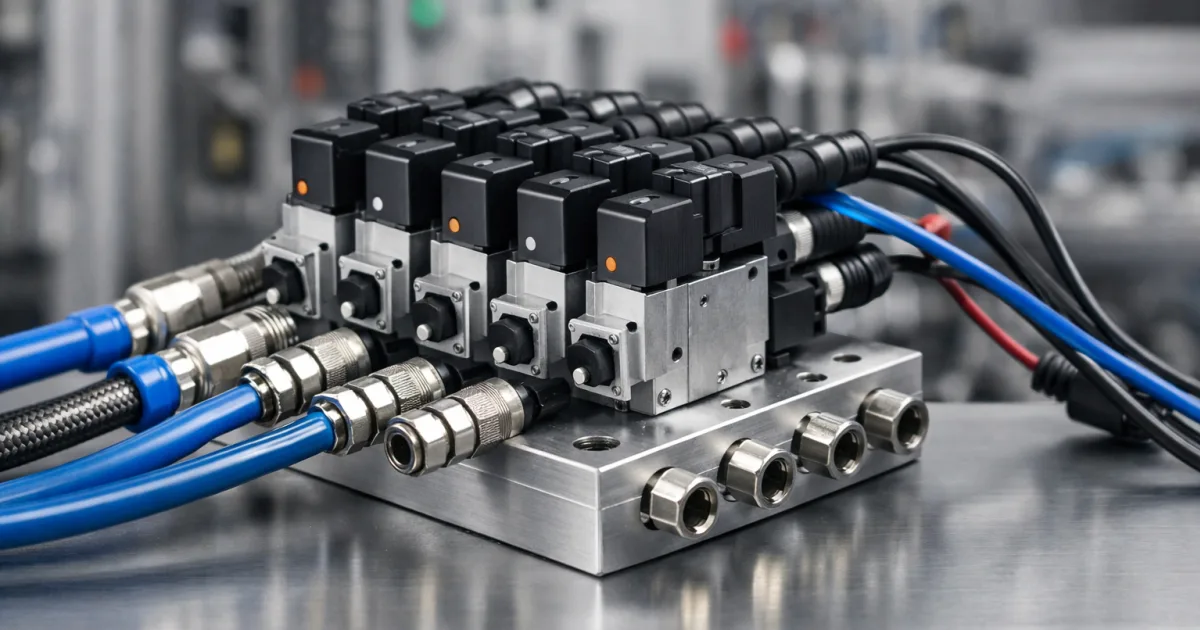

Qué significa 3/2 y 5/2
El primer número indica cuántas vías o conexiones tiene la válvula; el segundo, cuántas posiciones de trabajo. La nomenclatura describe la función de distribución del aire, no el diámetro de la rosca ni el voltaje de la bobina.
| Configuración | Uso habitual | Movimiento que controla | Decisión clave |
|---|---|---|---|
| 3/2 | Cilindro de simple efecto, pilotaje o señal neumática | Alimenta una línea y la descarga al cambiar de posición | Estado normal abierto o cerrado |
| 5/2 | Cilindro de doble efecto | Alimenta una cámara mientras descarga la otra | Retorno por resorte o memoria de posición |
| 5/3 | Doble efecto con una condición central específica | Añade una tercera posición | Función del centro y condición segura |
Cuándo elegir una válvula neumática 3/2
La configuración 3/2 tiene alimentación, salida y escape. Es una opción frecuente para cilindros con retorno por resorte, soplado, pilotaje y generación de señales neumáticas.
- En un cilindro de simple efecto, presuriza una cámara y luego permite su descarga.
- En pilotaje, envía o libera la señal que conmuta otro componente.
- Puede ser normalmente cerrada o normalmente abierta; ese estado debe coincidir con la respuesta segura del proceso.
Si el accionamiento es eléctrico, además de la función 3/2 hay que confirmar voltaje, potencia, conector y protección de la bobina. Revisa la guía de electroválvulas neumáticas industriales.
Cuándo elegir una válvula neumática 5/2
La configuración 5/2 dispone de alimentación, dos salidas hacia el actuador y dos escapes. Se usa habitualmente para gobernar un cilindro neumático de doble efecto: mientras una cámara recibe aire, la otra descarga.
- Permite avance y retroceso accionados neumáticamente.
- Puede ser monoestable, con retorno por resorte, o biestable, con dos mandos.
- El caudal de la válvula y de las conexiones debe acompañar la velocidad requerida.
En aplicaciones que necesitan una posición central, corresponde evaluar una 5/3 y definir qué ocurre en ese centro.
Monoestable o biestable
Una válvula monoestable vuelve a una posición definida al retirar la señal, normalmente mediante resorte. Una biestable conserva la última posición hasta recibir la orden contraria. La elección no depende solo de comodidad: debe responder a la lógica de control y al análisis de seguridad de la máquina.
Voltaje, caudal, presión y conexión
Dos válvulas 3/2 o 5/2 pueden tener comportamientos muy distintos. Antes de reemplazar o cotizar, revisa estas variables:
| Dato | Qué confirmar | Qué evita |
|---|---|---|
| Accionamiento | Eléctrico, neumático, mecánico o manual | Una interfaz incompatible con el control |
| Voltaje | AC/DC, tensión, potencia y conector | Daño de bobina o imposibilidad de conexión |
| Presión y caudal | Rango real de trabajo y demanda del actuador | Pérdida de fuerza o ciclos lentos |
| Puertos | Rosca, diámetro y disposición física | Adaptaciones, fugas y restricción innecesaria |
| Ambiente | Temperatura, polvo, humedad y frecuencia de uso | Vida útil menor a la esperada |
La preparación del aire también influye. Un filtro regulador lubricador FRL correctamente seleccionado ayuda a mantener presión y calidad de aire adecuadas para el sistema.
Checklist para elegir entre 3/2 y 5/2
- Identifica si el actuador es de simple o doble efecto.
- Define qué debe ocurrir al retirar la señal.
- Confirma presión, caudal y velocidad de ciclo.
- Verifica rosca, montaje y diámetro de las líneas.
- Si es eléctrica, registra voltaje, tipo de corriente, potencia y conector.
Errores frecuentes de selección
- Elegir solo por apariencia o tamaño exterior.
- Confundir la configuración 3/2 o 5/2 con la medida de conexión.
- Usar una 3/2 única para un cilindro de doble efecto sin revisar el circuito.
- Ignorar el estado normal, el retorno y la condición segura.
- Subdimensionar caudal, tubing o escapes y luego intentar corregirlo aumentando presión.
En Kohen puedes revisar las familias de válvulas industriales y la válvula direccional como punto de partida para definir la alternativa adecuada.
Preguntas frecuentes
¿Qué significa 3/2 en una válvula neumática?
Tres vías y dos posiciones. Se usa habitualmente con cilindros de simple efecto, pilotaje o señales neumáticas, según el estado normal del circuito.
¿Qué significa 5/2 en una válvula neumática?
Cinco vías y dos posiciones. Permite alternar la alimentación y el escape de las dos cámaras de un cilindro de doble efecto.
¿Una válvula 3/2 sirve para un cilindro de doble efecto?
Una sola válvula 3/2 normalmente no gobierna las dos cámaras de un cilindro de doble efecto. Para ese uso suele seleccionarse una 5/2 o 5/3.
¿Qué datos necesito para cotizar una válvula 3/2 o 5/2?
Tipo de actuador, función, presión, caudal, conexión, voltaje si es eléctrica, frecuencia de trabajo y condición segura al retirar la señal.
