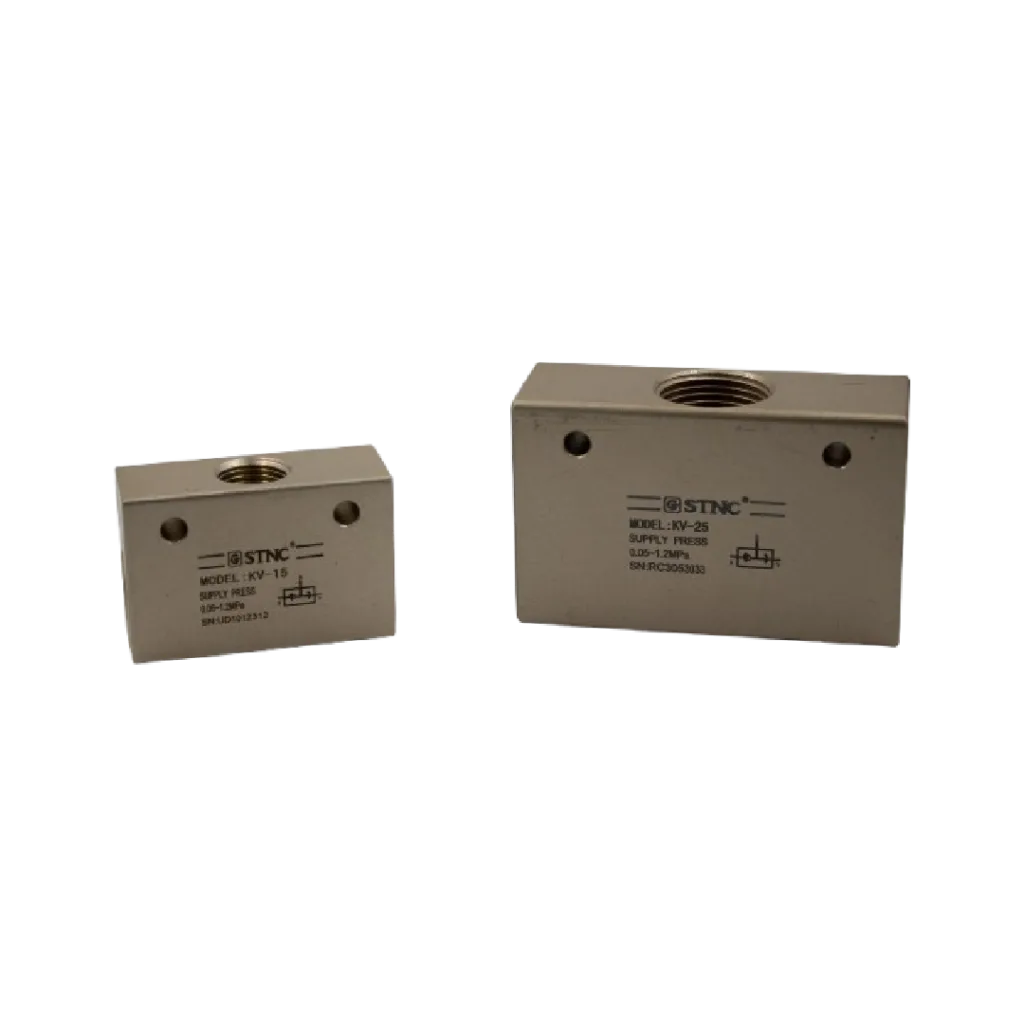

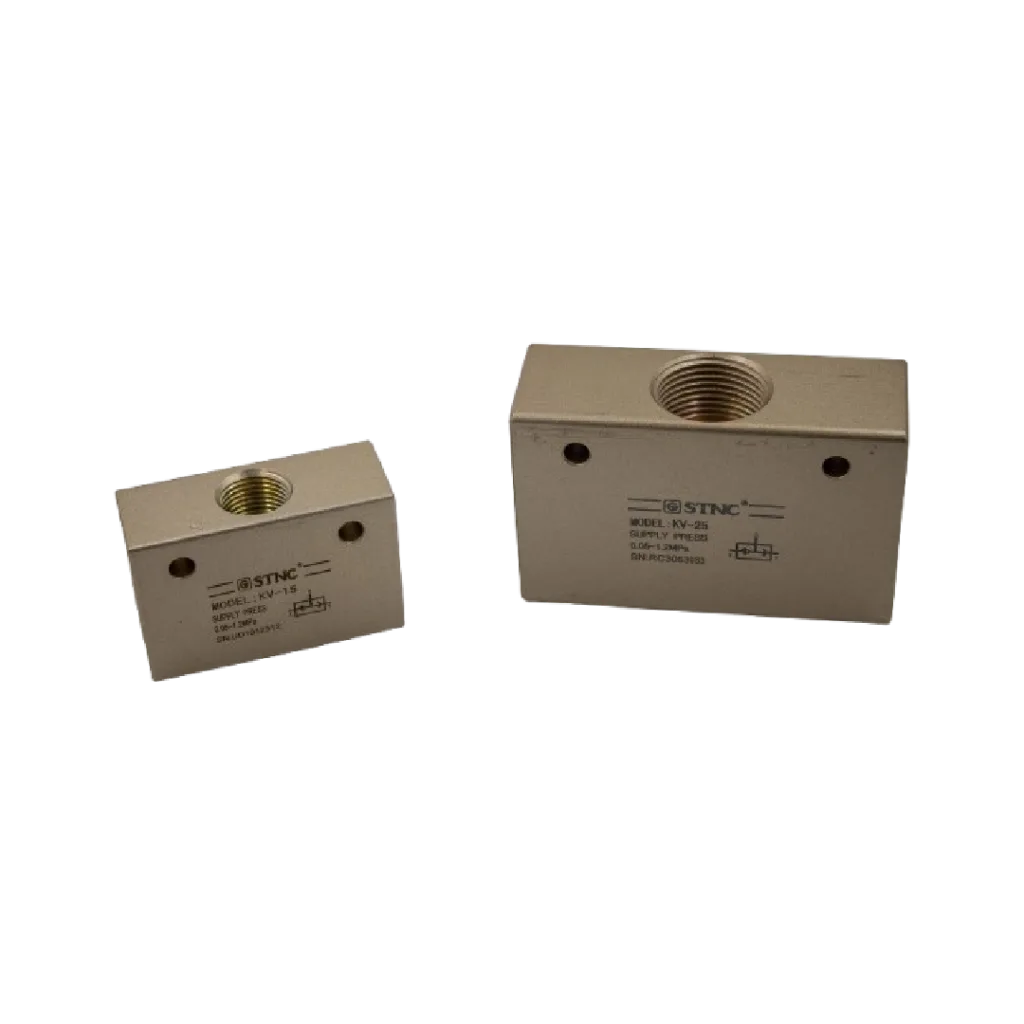

Válvula Shuttle

Es un dispositivo neumático que ayuda a garantizar un flujo continuo y confiable.

Diseñado para controlar el flujo de aire comprimido o gas, permitiendo que el flujo pase a través de una de dos entradas dependiendo de cuál tenga mayor presión. Este mecanismo se utiliza principalmente en sistemas neumáticos e hidráulicos donde se requiere un control preciso del flujo entre dos fuentes de presión.

La válvula shuttle tiene dos entradas y una salida. El principio de funcionamiento es sencillo: cuando se aplican presiones a las dos entradas, la válvula selecciona automáticamente la fuente con la presión más alta y permite que el flujo de aire o gas fluya a través de ella.

Estas válvulas se basan en un diseño sencillo, que utiliza una «lanzadera» o émbolo libre en su interior que puede moverse entre dos posiciones, dependiendo de las presiones relativas en las entradas de la válvula. El émbolo de la shuttle valve se mueve hacia la entrada con menor presión, bloqueándola y permitiendo que el aire fluya desde la entrada con mayor presión.

• Diseño de émbolo libre: Las válvulas de lanzadera tienen un émbolo interno que puede moverse libremente entre dos posiciones, permitiendo el flujo de aire desde la entrada de mayor presión y bloqueando la entrada de menor presión.
• Direccionalidad: Las válvulas de lanzadera son unidireccionales, lo que significa que permiten el flujo de aire en una sola dirección.
• Robustez: Estas válvulas son normalmente robustas y resistentes, capaces de soportar condiciones industriales exigentes.
• Conmutación automática: Una shuttle valve puede conmutar automáticamente entre dos fuentes de aire, basándose en las presiones relativas de las entradas.
• Especificaciones:
• Tamaño: El tamaño de la válvula puede variar, pero debe ser seleccionado de acuerdo con el caudal requerido en la aplicación.
• Presión de operación: La presión de operación de la válvula es un factor crítico a considerar. La shuttle valve puede manejar una variedad de presiones, pero el rango específico dependerá del modelo y del fabricante.
• Temperatura de operación: Las válvulas de lanzadera normalmente pueden operar en un rango de temperaturas, pero este rango puede variar dependiendo del modelo y del fabricante.
• Material de construcción: La shuttle valve puede estar hecha de varios materiales, incluyendo acero inoxidable, latón, y plásticos resistentes. La elección del material puede depender de las características del fluido y las condiciones de operación.
• Conexiones: La shuttle valve puede tener varias formas de conexión, incluyendo roscado, bridas, o conexiones de tipo push-in para tubería neumática.

Una válvula de lanzadera o shuttle valve tienen una amplia gama de aplicaciones en la industria. Aquí te dejo algunos ejemplos:

• Sistemas de respaldo: La válvula de lanzadera es comúnmente utilizada en sistemas neumáticos que requieren una fuente de aire de respaldo. Si la fuente principal de aire pierde presión o se interrumpe de alguna manera, la válvula automáticamente conmutará al suministro de aire de respaldo, asegurando la continuidad de la operación.
• Sistemas de frenos: En algunos sistemas de frenos neumáticos, como los que se encuentran en ciertos vehículos pesados, la shuttle valve se usa para separar las líneas de frenos. De esta manera, si una línea de freno falla, la otra puede continuar funcionando.
• Maquinaria industrial: En maquinaria y equipos industriales que requieren el uso de sistemas neumáticos, las válvulas de lanzadera son a menudo una parte integral para garantizar el funcionamiento correcto y seguro de la máquina.
• Sistemas de seguridad: La shuttle valve se utiliza en sistemas de seguridad para garantizar un suministro constante de aire. Si una línea de aire se rompe o pierde presión, la válvula conmutará automáticamente a la otra entrada para mantener el suministro.
• Control de presión: La shuttle valve se utiliza en sistemas que requieren control de presión. Permiten un cambio entre dos fuentes de aire de diferente presión, permitiendo así un control eficiente de la presión de salida.
• Industria petroquímica y de gas: La válvula de lanzadera es utilizada en la industria petroquímica y de gas para controlar y dirigir el flujo de gas bajo diferentes condiciones de presión.

• Presión y Caudal
  Es crucial asegurarse de que la válvula shuttle pueda manejar la presión máxima de tu sistema. Revisa las especificaciones de la válvula para comprobar si es adecuada para las presiones que manejas en tu instalación.
• Materiales de Fabricación
  Las válvulas shuttle deben estar fabricadas con materiales resistentes a las condiciones de trabajo, como la temperatura y la humedad. Asegúrate de que el material de la válvula sea adecuado para tu entorno de trabajo.
• Tipo de Conexión
  Verifica el tipo de conexión que tiene la válvula shuttle. Esto puede incluir conexiones roscadas o rápidas, que deben ser compatibles con tu sistema neumático.
• Tamaño y Especificaciones Técnicas
  El tamaño de la válvula debe ser adecuado para el flujo de aire necesario en tu sistema. Revisa las especificaciones técnicas de la válvula shuttle y compáralas con las necesidades de tu sistema.
• Normativas y Certificaciones
  Nuestras válvula shuttle cumplen con las normativas y estándares de calidad aplicables respaldados por STNC. Esto es especialmente importante si tu sistema neumático debe cumplir con ciertos requisitos legales o de seguridad.
