Una buena elección de cilindro neumático parte por entender cómo este componente transforma la energía del aire comprimido en movimiento lineal. En automatización industrial se utiliza para empujar, levantar, sujetar, desplazar, prensar o expulsar piezas dentro de una máquina o proceso productivo.
Elegirlo correctamente no depende solo de la medida disponible. También influyen la fuerza requerida, la carrera, el tipo de movimiento, el espacio de montaje, la frecuencia de trabajo, la presión de operación y el ambiente donde funcionará. Una mala elección puede provocar pérdida de fuerza, desgaste prematuro, fugas, detenciones de línea o un consumo excesivo de aire comprimido.
Qué es un cilindro neumático y cuándo se utiliza

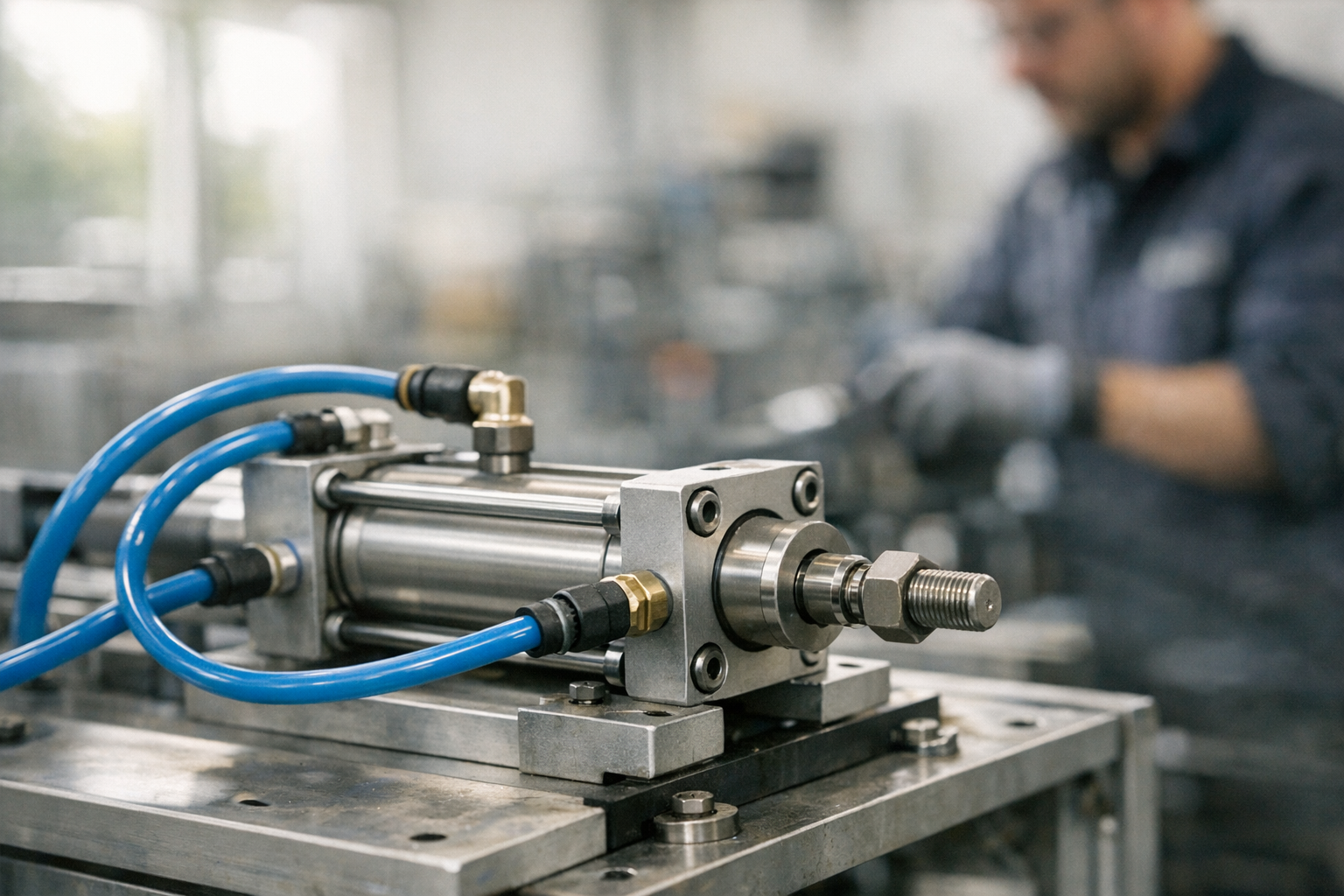

Un cilindro neumático utiliza aire comprimido para mover un pistón dentro de una camisa. Ese movimiento se transmite hacia el exterior mediante un vástago, generando una acción mecánica simple y confiable. Por eso se usa en líneas de envasado, máquinas de montaje, equipos de sujeción, automatización de portones, sistemas de empuje, posicionamiento de piezas y muchas otras aplicaciones industriales.
Su principal ventaja es que permite automatizar movimientos repetitivos con buena velocidad, bajo costo de mantenimiento y una instalación relativamente sencilla frente a otras tecnologías.
Simple efecto o doble efecto: primera decisión técnica
La primera pregunta es si el cilindro debe trabajar en simple efecto o en doble efecto. Un cilindro de simple efecto utiliza aire para mover el vástago en una dirección y un resorte para el retorno. Es útil cuando el trabajo principal ocurre solo en un sentido y la fuerza de retorno no es crítica.
El cilindro de doble efecto, en cambio, utiliza aire comprimido tanto para avanzar como para retroceder. Es la alternativa más usada en automatización industrial porque entrega mayor control, permite ciclos más rápidos y trabaja mejor en aplicaciones donde se necesita fuerza en ambos sentidos.
Cómo calcular la fuerza necesaria
La fuerza del cilindro depende principalmente del diámetro del pistón y de la presión de trabajo. Mientras mayor sea el diámetro, mayor será la superficie sobre la que actúa el aire comprimido y, por lo tanto, mayor la fuerza disponible.
Como regla práctica, antes de seleccionar un cilindro conviene definir qué carga debe mover, si debe vencer fricción, si trabajará en posición horizontal o vertical y si existe algún margen de seguridad. En aplicaciones reales no se recomienda dimensionar al límite: siempre es mejor considerar un margen adicional para compensar variaciones de presión, desgaste o cambios en el proceso.
Carrera, velocidad y tipo de montaje
La carrera es la distancia que recorrerá el vástago. Debe ser suficiente para completar el movimiento sin forzar topes mecánicos ni dejar el cilindro trabajando en una posición extrema innecesaria. También es importante revisar si el cilindro tendrá espacio físico para instalarse y si requiere accesorios de montaje como horquillas, rótulas, escuadras o soportes.
La velocidad se regula normalmente mediante válvulas reguladoras de caudal. Si el movimiento debe ser muy rápido, se debe revisar el diámetro de conexiones, el caudal disponible, la distancia de tubing y la válvula que controlará el cilindro.
Ambiente de trabajo y mantenimiento
No es lo mismo instalar un cilindro en un tablero protegido que en una zona con polvo, humedad, residuos o alta frecuencia de ciclos. En ambientes exigentes conviene revisar material del cuerpo, tipo de sello, calidad del aire comprimido y protección contra partículas.
Un punto crítico es la preparación del aire. Filtros, reguladores y lubricadores ayudan a proteger el cilindro y a mantener ciclos más estables. Si el aire llega con humedad o partículas, el desgaste interno aumenta y aparecen fallas antes de tiempo.
Qué revisar antes de comprar
- Tipo de cilindro: simple efecto o doble efecto.
- Diámetro y carrera necesarios.
- Presión disponible en la línea.
- Fuerza requerida y margen de seguridad.
- Espacio de montaje y accesorios necesarios.
- Frecuencia de ciclos y velocidad deseada.
- Tipo de válvula que accionará el cilindro.
- Calidad del aire comprimido.
Conclusión
Elegir un cilindro neumático adecuado permite mejorar la productividad, reducir detenciones y alargar la vida útil del sistema. Si necesitas seleccionar un cilindro para una máquina, reemplazar uno existente o definir una solución completa de automatización neumática, en Kohen podemos ayudarte a revisar medidas, fuerza, montaje y componentes asociados.
